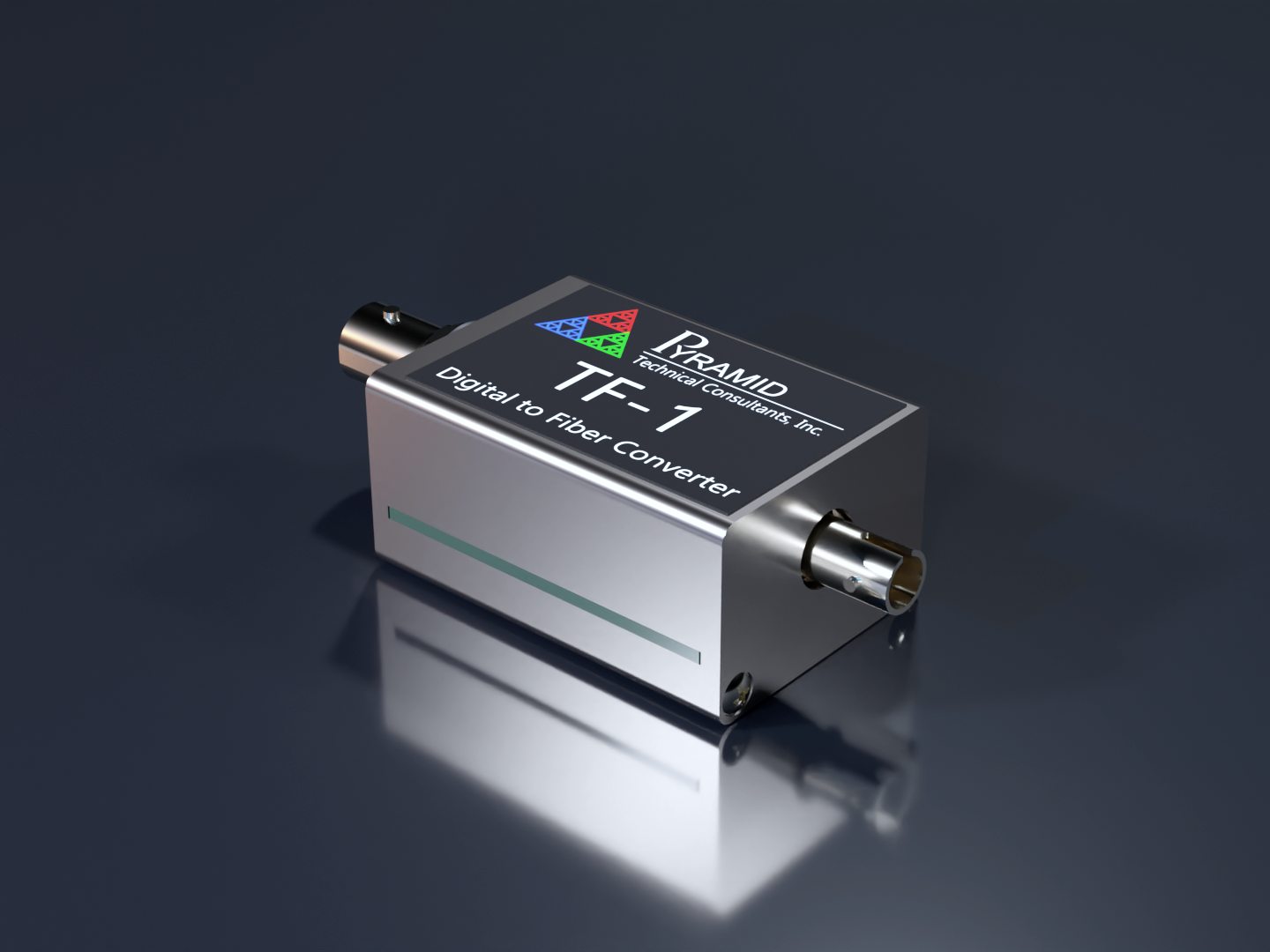

TF1 - Bộ Chuyển Đổi TTL sang Quang Học Tự Cấp Điện

TF1-850 là một giải pháp hiệu quả để chuyển đổi tín hiệu TTL sang sợi quang ST. Thiết bị tự cấp điện này lấy năng lượng trực tiếp từ tín hiệu đầu vào TTL để cấp cho đầu ra quang học, nên không cần nguồn điện ngoài. Thiết bị tương thích với bất kỳ tín hiệu TTL nào có khả năng lái một tải kết thúc 50 Ohm: dòng lái tối thiểu khuyến nghị là 10mA, tăng lên 30mA nếu cần truyền ở tốc độ tối đa qua một đoạn sợi quang dài.

TF1 xử lý tần số tín hiệu từ DC đến 25 MHz với thời gian trễ lan truyền tối đa 25 nanogiây, và bộ phát quang Broadcom (Avago) HFBR-1415TZ 850nm dạng ST-bayonet có thể truyền tín hiệu xa tới 400m qua sợi quang lõi thủy tinh 62,5 micron. Thiết kế nhỏ gọn sử dụng các lỗ gắn có ren M2.5 để dễ dàng tích hợp, và được đánh giá hoạt động ở 10 đến 35°C và lưu trữ ở 0 đến 50°C, đều ở độ ẩm dưới 80%, không ngưng tụ.

Đối với các ứng dụng yêu cầu chuyển đổi hai chiều hoặc không thể lái tải 30mA, hãy xem xét thiết bị X22-ST-850 như một phương án thay thế; thiết bị này được thiết kế để ghép nối trực tiếp với TF1. Nếu bạn cần "phân tán" tín hiệu ra nhiều đầu ra sợi quang, thiết bị X14 là lựa chọn được khuyến nghị.
