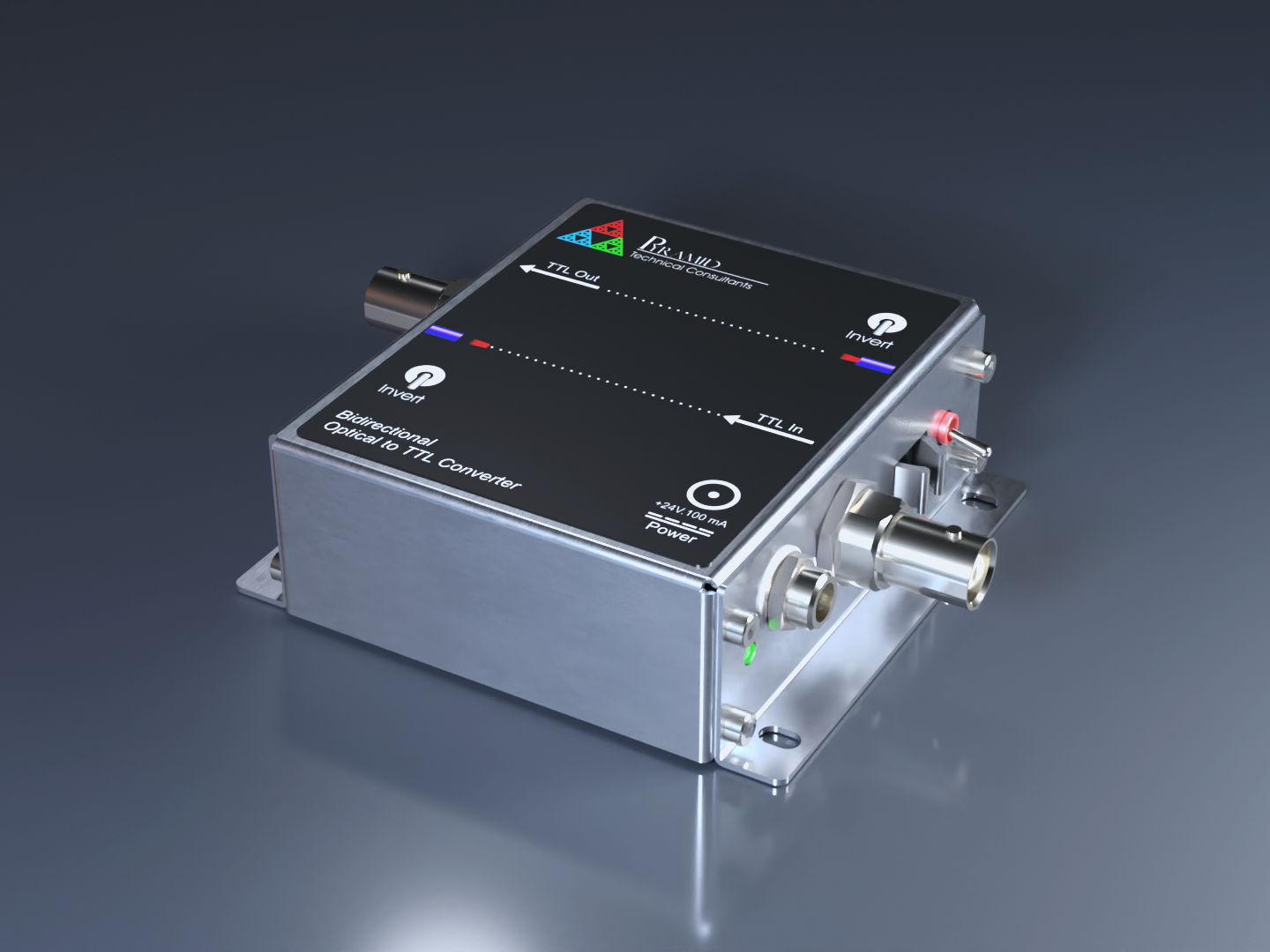

X22 - Bộ Chuyển Đổi Song Phương TTL sang Quang Học

X22 là một bộ chuyển đổi song phương TTL sang quang học nhỏ gọn, truyền tín hiệu số theo cả hai chiều giữa miền điện và miền quang: từ TTL sang quang học, và từ quang học trở lại TTL. Thiết bị hoạt động từ nguồn 24VDC cách ly, vì vậy một cặp X22 cung cấp cách ly điện áp cao hoàn toàn giữa các tín hiệu TTL ở mỗi đầu, và hai công tắc cực độc lập cho phép đảo ngược tín hiệu ở mỗi chiều mà không cần thêm phần cứng.

X22 có hai phiên bản với tốc độ, đầu nối, và khả năng tương thích cáp quang khác nhau đáng kể. X22-ST-850 sử dụng đầu nối quang ST bayonet 850nm, xử lý tần số từ DC đến 50MHz với độ trễ truyền tín hiệu 15 nano giây hoặc thấp hơn ở mỗi chiều, và tương thích với cáp quang đa mode 50/125 μm, 62.5/125 μm, hoặc 200 μm (khuyến nghị dùng loại step index đa mode 62.5/125 μm), là lựa chọn phù hợp khi cần cả tốc độ và tính linh hoạt về cáp quang. X22-VL-650 sử dụng đầu nối quang Versatile Link 650nm, chuẩn kết nối phổ biến cho cáp quang nhựa (POF), với độ trễ truyền tín hiệu 50 nano giây hoặc thấp hơn ở mỗi chiều; trở kháng đầu vào TTL của nó có thể chọn bằng jumper giữa trở kháng cao (>1 Mohm) hoặc 50 ohm, hữu ích khi cần khớp với nhiều loại thiết bị nguồn khác nhau.

Được chế tạo với các linh kiện chắc chắn, X22 đảm bảo hiệu suất đáng tin cậy trong các điều kiện vận hành khắc nghiệt. Đây là lựa chọn lý tưởng cho nhiều ứng dụng, bao gồm truyền tín hiệu trigger và mức logic, cách ly I/O số điện áp cao, phá vỡ vòng lặp nối đất, và mở rộng phạm vi của tín hiệu giao tiếp UART như RS232 trong các hệ thống phân tán lớn.

Với tùy chọn gắn DIN rail và khung thép không gỉ nhỏ gọn, X22 là lựa chọn linh hoạt cho nhiều tình huống.

Đối với các ứng dụng TTL sang quang học một chiều có thể tải 30mA, hãy xem xét TF1 như một phương án đơn giản hơn. Để phân tán tín hiệu quang học ra nhiều đầu ra, thiết bị X14 được khuyến nghị.
