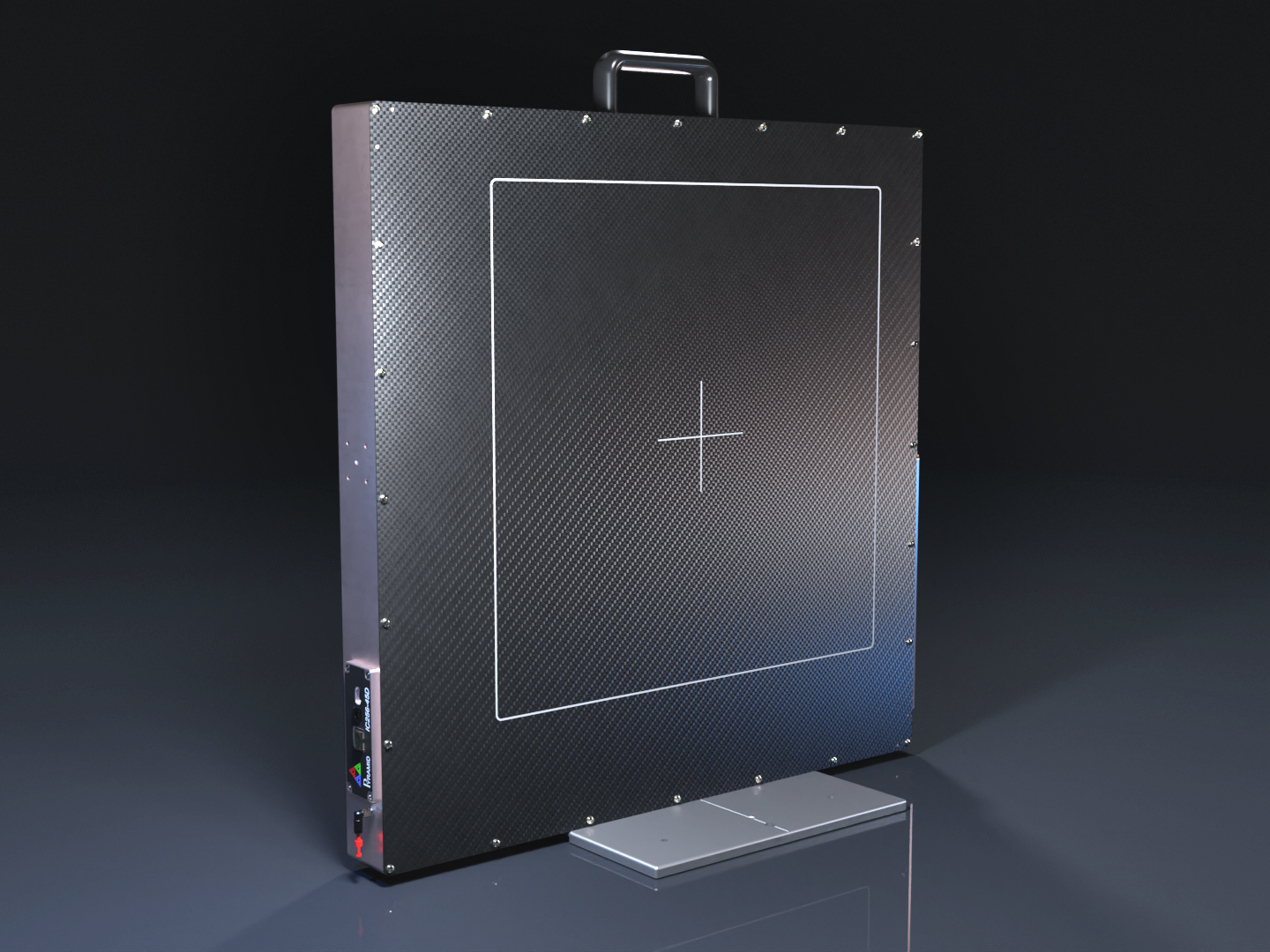

IC256-45 - 256 Strip QC Ion Chamber
The largest ionization chamber available. Ideal for beam position readback at isocenter. Sized to fit the entire scanning field without having to reposition. This unique feature enables operators to calibrate or validate beam positions in a scanning system without complex rigs that are prone to error.
The IC256-45 has already been used at the McLaren Proton Therapy Center to validate their pencil beam scanning system. If you are interested in trying out the system contact Pyramid's engineering and sales team to discuss your project's requirements. Rental systems are available for short-term trials and experiments.
Features
- Large 45 cm by 45 cm sensing area
- Alignment marks on beam entrance window for accurate optical setup at isocenter
- Can be imaged by X-ray patient imager for accurate alignment to patient coordinate system
- Lightweight and robust
- 256 1.75 mm strips in each axis
- Robust carbon-fiber windows and precision photo-etched readout electrodes on thin FR4 substrates for low-scattering
- High voltage sense loopback
Applications
- Particle therapy spot position calibration
- Particle therapy system commissioning
- Particle therapy system QA
- High energy ion beam diagnostics
Thiết Bị Chẩn Đoán Isocenter
Dòng thiết bị isocenter của chúng tôi mở rộng khả năng của các cơ sở y tế và nghiên cứu bằng cách phục vụ các ứng dụng bị thiếu sót và giải quyết các trường hợp sử dụng phức tạp. Bằng cách cung cấp các giải pháp modul và tích hợp được tùy chỉnh để đáp ứng yêu cầu riêng biệt của từng khách hàng, chúng tôi nâng cao trải nghiệm và kết quả tổng thể của họ.
Sự kết hợp của các bộ phát hiện và điện tử kết hợp thành các thí nghiệm và công cụ QA đóng gói sẵn. MLFC-128, BC-75, IC64-6, PX-3, F460, I128, và IC-101 tích hợp để phù hợp với các thông số kỹ thuật của bạn.
Máy Dò Dải Phim Mỏng
Các máy dò dải có sự cân nhắc giữa độ chính xác vị trí tia và mức độ tiếng ồn. Các máy dò dải của chúng tôi cung cấp độ phân giải cao nhất và tiếng ồn thấp nhất trên thị trường.
- Vật liệu nền điện cực polyimide được cắt bằng laser
- Độ chính xác hình học cao
- Chịu được bức xạ với sự phân tán tối thiểu
- Các điện cực đọc vàng mạ
Được Xây Dựng Tinh Xảo
Các điện cực được khắc bằng công nghệ laser độc đáo. Được lắp ráp và kiểm tra bởi các kỹ thuật viên tay nghề cao tại cơ sở của chúng tôi ở Mỹ.
- Được kiểm tra nghiêm ngặt vượt quá phạm vi hoạt động để đảm bảo đồng đều
- Được kiểm tra với các nguồn bức xạ thực sự
- Được đối xử một cách tỉ mỉ từ đầu đến cuối
- Cung cấp đầy đủ tài liệu cho mỗi dụng cụ
Cảm Biến Môi Trường Tích Hợp
Các buồng ion của chúng tôi bao gồm cảm biến tích hợp để điều chỉnh động. Không cần đến các dụng cụ bên ngoài không tiện lợi.
- Cảm biến độ ẩm, nhiệt độ và áp suất
- Chất hút ẩm trong buồng có thể thay thế
