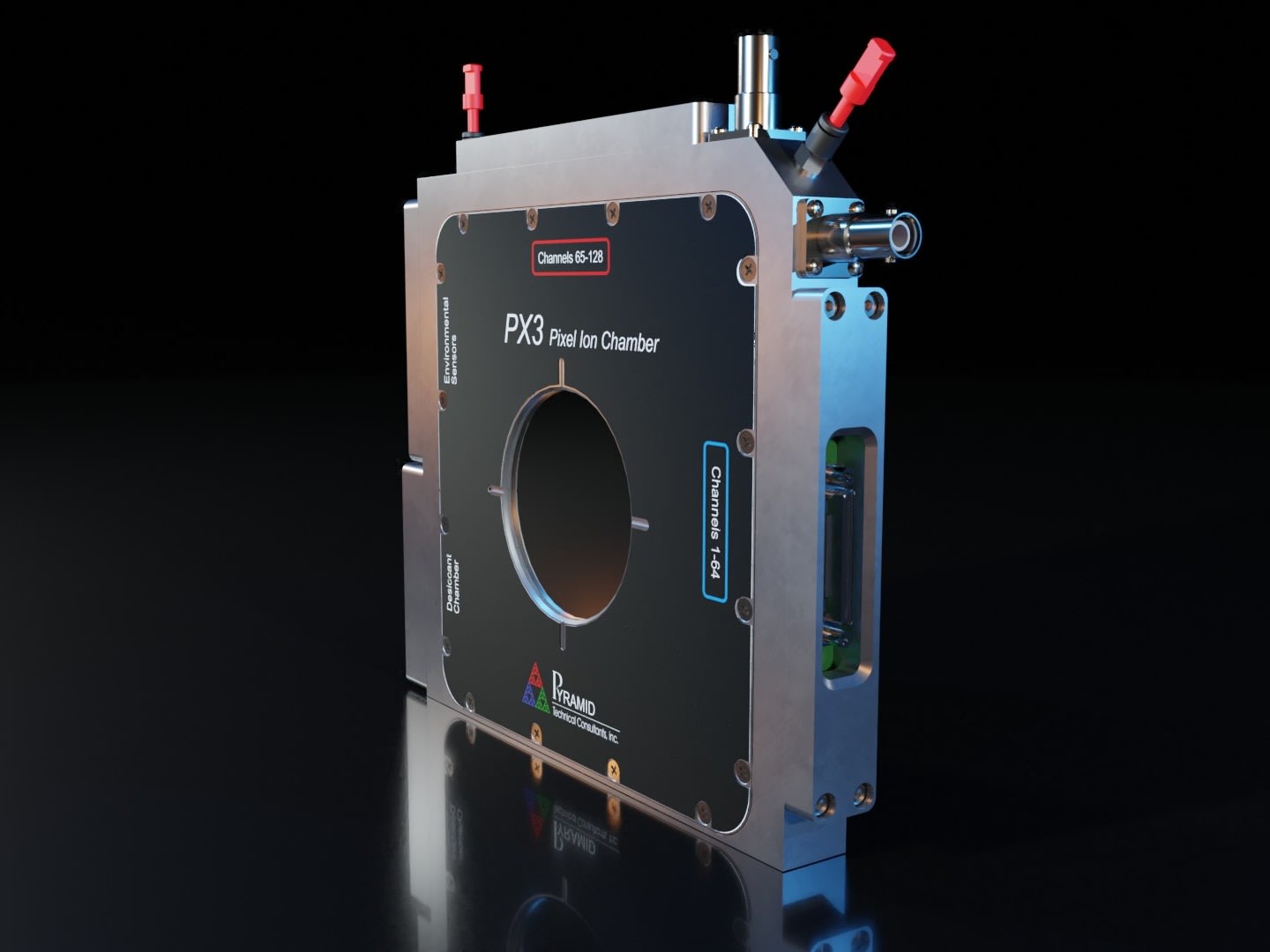

PX-3 - 120 Pixel Transmission Ion Chamber
The PX-3 is a compact and high-resolution pixelated ionization chamber designed for precise beam diagnostics in particle therapy and high energy ion beam applications. With 120-pixel readout and ultra-thin film electrodes, it offers real-time two-dimensional measurement of beam shape, position, and trajectory with minimal scattering, making it ideal for always in beam use. Available in two-pixel geometries (3.8-millimeter pitch over 42 millimeters or 2.5-millimeter pitch over 28 millimeters), the PX-3 delivers accurate and stable performance across a wide range of beam species and energies, from 30 to 500 MeV per nucleon.
Designed for versatility and low-profile integration, the PX-3 is just 20 millimeters thick with a water equivalent thickness of only 100 micrometers. It operates in atmospheric air or flow through gas environments and includes built in temperature, pressure, and humidity sensors, as well as a replaceable desiccant cartridge to ensure reliable long-term operation. The PX-3 is fully compatible with Pyramid's I128 readout electronics and comes with cable and adapter options for flexible deployment in clinical and research settings.
Features
- Choice of 42mm or 28 mm diameter sensitive area
- Low insertion length 20mm face to face
- 120 pixels with parallel readout
- Ultra-low scattering thin film electrodes
- Negligible beam scattering
- HV loopback for bias voltage validation
- Operates in air or with flow-through gas mixtures
- Compatible with I128 electrometers
Applications
- Particle therapy pre-scanned beam monitoring
- Particle therapy pre-scanned beam upgrades
- General high energy ion beam diagnostics
Specifications
- Compatible with protons, deuterons, and fully stripped carbon
- Energy range 30MeV/nucleon to 500MeV/nucleon
- Gain uniformity better than +/-2% for beams within the sensitive area
- Position linearity better than 50µm maximum deviation
- Tolerance relative to body fiducials < +/-0.1mm typical, +/-0.3mm max
Pixelated Detectors
Pixelated detectors offer many advantages over strip detectors as they are capable of determining beam shape without ambiguity.
- High precision pixels on gold film provide excellent reliability
- Fine resolution data enable confidence in beam quality
- Compliments the strengths of the gamma index
Cảm Biến Môi Trường Tích Hợp
Các buồng ion của chúng tôi bao gồm cảm biến tích hợp để điều chỉnh động. Không cần đến các dụng cụ bên ngoài không tiện lợi.
- Cảm biến độ ẩm, nhiệt độ và áp suất
- Chất hút ẩm trong buồng có thể thay thế
Được Xây Dựng Tinh Xảo
Các điện cực được khắc bằng công nghệ laser độc đáo. Được lắp ráp và kiểm tra bởi các kỹ thuật viên tay nghề cao tại cơ sở của chúng tôi ở Mỹ.
- Được kiểm tra nghiêm ngặt vượt quá phạm vi hoạt động để đảm bảo đồng đều
- Được kiểm tra với các nguồn bức xạ thực sự
- Được đối xử một cách tỉ mỉ từ đầu đến cuối
- Cung cấp đầy đủ tài liệu cho mỗi dụng cụ
Thiết Bị Chẩn Đoán Isocenter
Dòng thiết bị isocenter của chúng tôi mở rộng khả năng của các cơ sở y tế và nghiên cứu bằng cách phục vụ các ứng dụng bị thiếu sót và giải quyết các trường hợp sử dụng phức tạp. Bằng cách cung cấp các giải pháp modul và tích hợp được tùy chỉnh để đáp ứng yêu cầu riêng biệt của từng khách hàng, chúng tôi nâng cao trải nghiệm và kết quả tổng thể của họ.
Sự kết hợp của các bộ phát hiện và điện tử kết hợp thành các thí nghiệm và công cụ QA đóng gói sẵn. MLFC-128, BC-75, IC64-6, PX-3, F460, I128, và IC-101 tích hợp để phù hợp với các thông số kỹ thuật của bạn.
